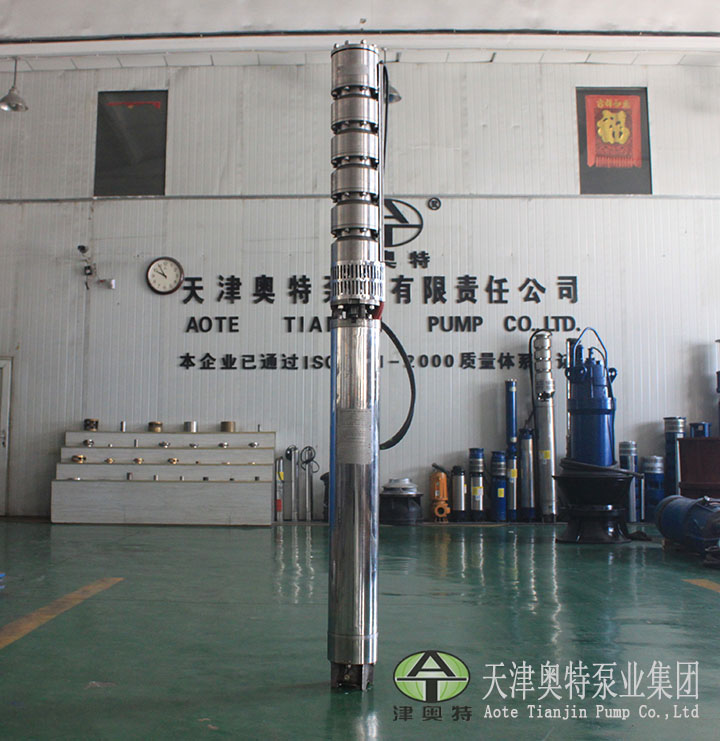

大扬程200QH海水潜水泵

产品分类: QJH型高扬程海水潜水泵
品牌:津奥特
型号:200QH
叶轮外径:
外径:184mm
适用井径:200mm以上
流量:300-650立方/小时
扬程:6—600米
功率:3-110千瓦
电源:电压380V+5%,频率50Hz+1%赫兹,三相交流电。
生产标准:NEMA标准、国标、企标。
有不锈钢各种牌号满足您现场需求。

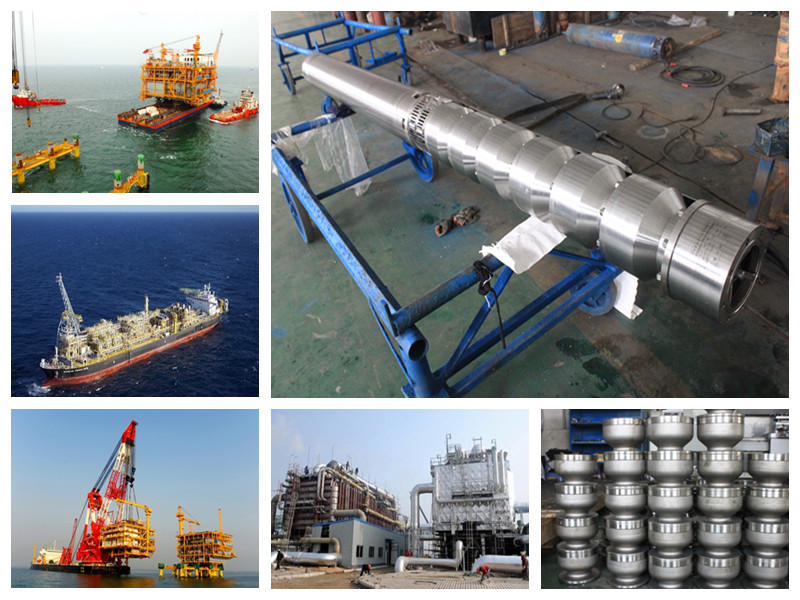

    200QH海水潜水泵可以作为潜水泵从井水中提取清水,可以作为海水提升泵提升海水或其它类似腐蚀性介质的液体,也可以作为消防泵提供清水、海水或其它类似灭火剂等。电泵可在清水、海水及类似腐蚀性介质中工作,介质中可含有泥沙、海生物等物质。该系列产品具有结构紧凑,占地面积少,无需泵房,无噪音和易于实现自动控制等一系列优点,它是市政、矿山、海上平台、船厂及类似使用工况下理想的提水设备。

    使用条件
    1、介质:淡水、海水或类似腐蚀性液体,PH值在6.5~8.5范围内。
    2、介质温度:≤35℃或90℃
    3、含砂量(重量比):≤2%
    4、安装方式及位置:泵应立式使用并潜没在水中工作,其进水口应浸入动海平面(落潮时)1.5m以下,电机底部到海底通常不少于2m。特殊条件下,电机底部也可插入海底,但必须保证泵进水口到海底大于0.5m,电泵机组潜水深度不超过70m。上述特殊情况,在订货时应予以说明。
    5、电机内部必须充满清水,也可根据需要充满防冻液。
    6、电源:380V/460V/660V/1200V/3300V/6300V,50Hz/60Hz,3Ph
    注:当实际使用工况不符合上述条件时,请与我公司联系,以便我们在设计时采取相应的措施,确保电泵机组能够满足实际使用工况。

    结构特性
    1、水泵
    QHB系列泵为多级离心泵,由泵轴、叶轮、导壳、轴瓦、轴套、口环等零件组成。根据电泵使用工况不同,泵的各部件均选用不同的材质。清水中,泵的材质通常为铸铁及碳钢。海水及腐蚀性介质中,泵的材质通常为铜镍合金或不锈钢。为进一步提高泵的质量和使用寿命,除选用优质材料、精工制造外,还在产品结构和工艺处理等方面进行改进提高。
    2、电机
    与上述泵相配套的电机为AT(H)系列潜水(海水)电机,它为充水式全密封结构,定子绕组采用聚乙烯绝缘尼龙护套电机绕组线。根据电泵使用工况不同,电机外露部位均采用相应的金属材料,电机动密封采用机械密封或油封。电机采用滑动轴承,为自润滑方式,润滑液为清水或防冻液。电机引出电缆采用耐腐蚀、防水的护套扁缆或圆缆。
    水泵数据 型号 AT200QJH 适用内径200mm以上的井
    机组外径(mm) 184、192
    流量范围(m3/h) 10、20、32、40、50、63、80、100 可定制
    扬程范围(m) 15-—600 可定制
    出水口径(in) 2”、2.5”、3”、4”、5”  1英寸=25.4mm
    最高工作压力(Mp) 6
    水质(PH) 6.5-—8.5
    含沙量 ≤2%
    安装形式 立式/斜式 卧式可定制
    电机数据 功率范围(KW) 3—110
    电压等级(V) 380 或660±5% 可定制
    频率要求(HZ) 50或60±1% 可定制
    介质温度 ≤35℃或≤90℃ 高、低水温可定制
    电机转速(r/min) 2850(2极)
    绝缘等级 F
    防护等级 IP68
    材质应用 泵 泵壳材质 304、316、316L、锡青铜、双相钢 可定制
    叶轮材质 304、316、316L、锡青铜、双相钢 可定制
    泵轴材质 不锈钢、蒙乃尔、双相钢
    电机 上、下导轴承座 304、316、316L、锡青铜、双相钢等 可定制
    电机外壳 304、316、316L、锡青铜、双相钢等
    电机底座 304、316、316L、锡青铜、双相钢等 可定制
    注: 井用潜水泵的选型非常重要,若选型不当,将会造成潜水泵使用寿命的减少及电能的损耗、故请广大用户务必仔细阅读潜水泵选型指南。
    用户可根据井筒直径、温度、PH值、涌水量、动水位等自行选择合适的型号。
