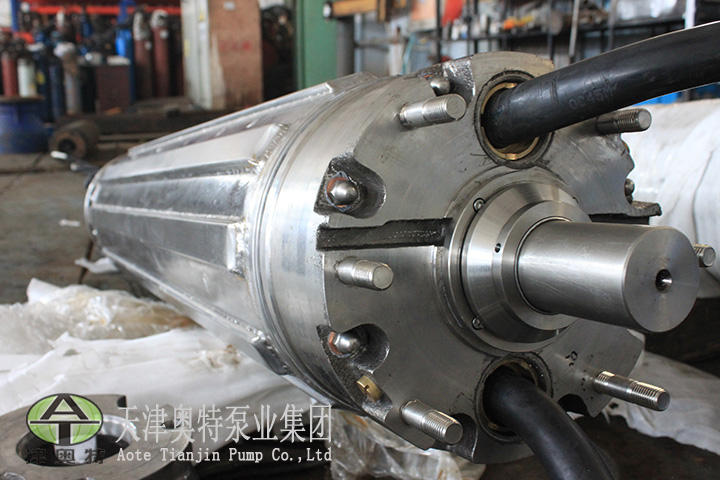

ATYQSH_不锈钢潜水电机

产品分类: YQSH型不锈钢潜水电机
品牌:津奥特
型号:YQSH
叶轮外径:
YQSH系列不锈钢潜水电机主要用于在深井中驱动潜水泵提取地下水,或有腐蚀性液体中与潜水泵组成不锈钢潜水电泵使用,采用德国里茨标准制造,内部线缆纯铜内包。

    YQSH型不锈钢潜水泵,采用304或者316、316L牌号不锈钢制造生产,主要用于与水泵配套潜入有腐蚀性液下工作。可特殊定制双相钢、3861锡青铜等牌号材质。型号齐全。常用转速:2850r/min、1450r/min.

    不锈钢潜水电机

    型号

    外径mm

    功率范围kw

    YQSH系列

    150

    143

    3-45

    175

    168

    7.5-30

    200

    180-184-192

    4-110

    250

    220-235

    18.5-185

    JQSH系列】

    型号

    外径mm

    功率范围kw

    8

    180

    4-34

    10

    219

    10-92

    【里茨系列】

    型号

    外径mm

    功率kw

    1215-1178

    143-840

    4-2400


    三相异步不锈钢潜水电机

    允许工作水温范围

    常温型+5+25,热水型180℃以内

    固体杂质含量(质量比)

    不大于0.01

    PH值(酸碱度)

    6.5-8.5

    硫化氢的含量

    不大于1.5mg/L

    氯离子的含量

    不大于400mg/L

    电压范围:  三相380v   500v   3000v    6000v   10000v
    适用场合:水井 16”、22”、24”、26”、28”、30”、36” 或水池、水坑中

    电动机结构:

    1、 潜水电机由定子、转子、上下导轴承、下连接法兰、底座、轴伸密封装置等组成。
    2、 潜水电机各止口连接处采用密封圈密封;轴伸密封根据水质含砂量多少,选择不同方式的密封装置。(含砂量大于0.01%时采用橡胶骨架油封;含砂量大于0.01-0.5%时采用机械密封)
    3、 电动机下部装有橡胶调节囊,其作用为当电机内部热胀冷缩时及电机外部水位高低变化时,用以平衡电机内腔与水的压力。
    4、 电动机定子绕组采用耐水绝缘线,有良好的绝缘能力,绕组线与耐水JHS型电缆连接。
    5、 潜水电机上、下导轴承座内装有轴瓦,转子下部装有止推轴承。止推轴承由上、下止推轴承及滑板组成,用于承担轴向力。

    潜水电机结构图:


     设备特点:

    1、 电机防护等级:IPX8,绝缘等级为F
    2、 为湿式充水、密封性结构
    3、 采用德国引进技术,具有结构简单、运行可靠、使用寿命长、维修方便、力能指标高等优点
    4、 具有结构简单、噪音小、设计优化、使用可靠、节能、易于维护、寿命长,水中运行节约基建投资等特点。
